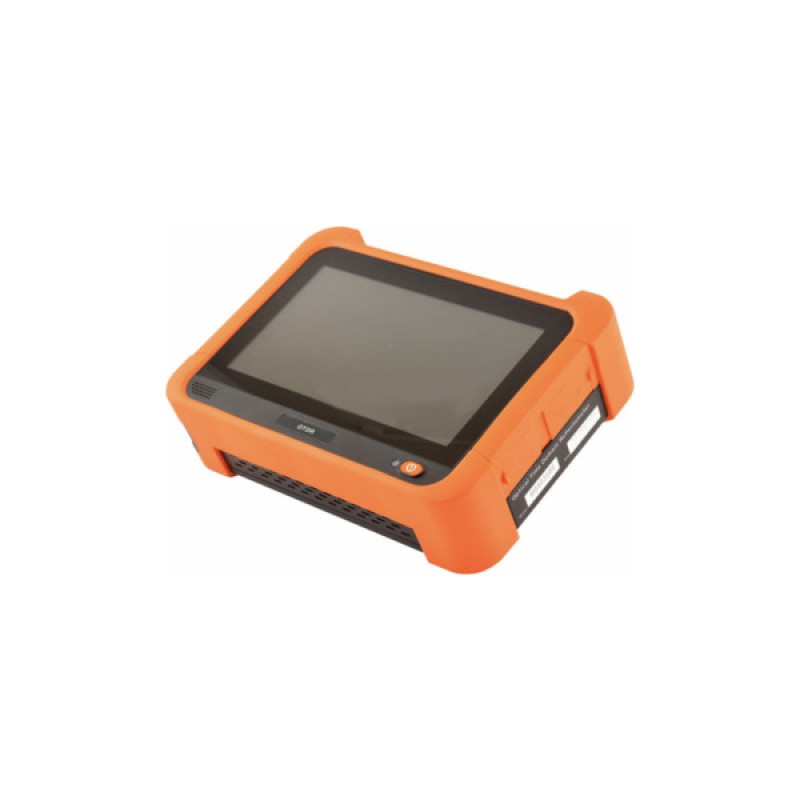

Оптичний рефлектометр Multitest MO4035B6

Оптичний рефлектометр Multitest дозволяє легко виконувати вимірювання на оптичних лініях довжиною від 100 метрів до 280 км. Модель MO4035B6 працює трьох довжинах хвиль 1310/1550/1625 нм, має динамічний діапазон вимірювання 36/34/34 дБ. Завдяки фільтру підходить для роботи на активних розгалужених оптичних мережах абонентського доступу FTTH/PON з радіусом до 20 км та коефіцієнтом поділу до 1:64.

Однією з особливостей пристрою є використання оптичних портів з кутовим поліруванням SC/APC, що дозволяє зменшити "мертву зону" на рефлектограмі та вимірювати короткі оптичні патч-корди довжиною 3-5 м.

Результати вимірювань можна зберігати в пам'яті приладу або на зовнішній TF-карті(карта пам’яті сумісна з microSD) з можливістю подальшого перенесення на флеш-носій. За допомогою наявних у девайса портів USB-A та USB-Type-C можна зручно та швидко передавати рефлектограми на ПК та інші пристрої з можливістю перегляду.

За допомогою віддаленого блоку, рефлектометр можна використовувати для тестування "витої пари", перевіряти правильність встановлення конекторів (розпіновки), визначати довжину лінії і виявляти обриви.

Виріб має ергономічний дизайн з 7-дюймовим сенсорним LCD дисплеєм, який обладнаний інтуїтивно зрозумілим для користувача інтерфейсом, нагадуючи роботу з планшетом на платформі Android. Автоматичне регулювання яскравості дисплея забезпечує комфортну роботу як при яскравому, так і при слабкому освітленні. Усі функції та налаштування легко доступні через зручні вкладки, які можна перемикати простим проведенням по екрану («свайпом»).

Прилад має літій-іонний акумулятор(Li-Ion) ємністю 10400 мА*год, зарядка якого можлива через порти USB-A або USB Type C. Може безперервно працювати в режимі вимірювань до 8 годин не потребуючи додаткової підзарядки.

Характеристики:

• Виробник: Multitest
• Модель: MO4035B6
• Робоча довжина хвилі: 1310/1550/1625 нм
• Динамічний діапазон: 36/34/34 дБ
• Мертва зона за подією: 1 м
• Мертва зона за загасанням: 6 м
• Діапазон перегляду: 100 м ~ 280 км
• Мінімальна роздільна здатність: 0,001 м
• Тривалість імпульсу: 5 нс — 20 мкс
• Похибка вимірювання відстані: +/-(0,8м +/-0,005% *дистанція тестування+ роздільна здатність по відстані), м
• Похибка вимірювання загасання: +/- 0,02 дБ
• OTDR
• Лазерне джерело випромінювання(LS)
• Вимірювач оптичної потужності (OPM)
• VFL (джерело видимого випромінювання)
• Режими вимірювань: Ручний, автоматичний, режим реального часу
• Пам’ять: Внутрішня + TF-карта
• Бездротова передача даних: GPS, Bluetooth, Wi–Fi (все опціонально)
• Дисплей: 7″ кольоровий сенсорний LCD
• Тип оптичного роз’єму: FC/ APC (1310/1550), FC/APC (1625).
• Інтерфейс: USB-A и USB Type C
• Акумуляторна батарея: Літій-іонна (Li-Ion) акумуляторна батарея, 3,7 В, 10400 мА*ч
• Час роботи від батареї: Більше 8 годин у режимі вимірювань
• Додаткові функції: Побудова схеми лінії, авторегулювання яскравості екрану, автовимкнення, нічний режим, автозбереження результатів, урахування загасання компенсаційних котушок

Комплектація:

• Рефлектометр Multitest MO4035B6: 1 шт.
• Віддалений модуль під роз’єм RJ-45: 1 шт.
• Палички для чистки оптичних портів: 1 шт.
• Мережевий адаптер живлення: 1 шт.
• Кабель USB - type C: 1 шт.
• Сумка для перенесення: 1 шт.
• Сертифікат калібрування: 1 шт.
